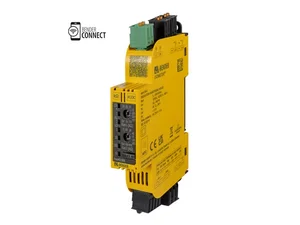

ISOMETER® isoGEN413R

適用於移動式發電機的絕緣監視器
具備絕緣監測與切斷功能之保護隔離
符合 DIN VDE 0100-551 與 DIN EN 61557-8 標準
提供兩組動作值 (出廠設定為 46 kΩ、23 kΩ)

ISOMETER® isoGEN413R 用於監測額定系統電壓為 3(N) AC、AC/DC 0…400 V 或 DC 0…400 V 之非接地 AC、AC/DC、DC系統 (IT 系統) 的絕緣電阻。最大允許電網洩漏電容 C_e 為 5 μF。交流系統中存在的直流供電組件，只要負載電流達到至少 DC 10 mA，即不會影響設備的動作特性。可變電阻刻度已特別針對典型設定值進行調整。憑藉其整合式電源供應 (DC 12…48 V)，isoGEN413R-1 亦可由車輛電池供電，非常適合對發電機進行持續的離線監測。

特色

AC/DC 非接地系統絕緣電阻監測
可自動適應最高達 5 μF 的電網洩漏電容
啟動、動作與重設延遲時間皆可調節
提供兩組可分別調節的動作值範圍：5…200 kΩ (AL1, AL2)
警報可透過 LED 燈 (AL1, AL2)、1 組警報繼電器及 Modbus RTU 輸出
具備連線監測功能的全自動設備自我測試
可選式繼電器動作模式：常閉/閉合觸點（quiescent current）或常開/動作觸點（operating current）
可啟用故障記錄功能
支援 Modbus RTU 與 NFC

用途

移動式發電機

適用標準

IEC 60364-5-51
Electrical installations of buildings – Part 5-51: Selection and erection of electrical equipment – Common rules
BGI 608
BG Bau: Selection and operation of electrical installations and equipment on construction and assembly sites
DIN VDE 0100-551
Installation of low-voltage systems – Part 5-55: Selection and installation of electrical equipment – Other equipment – Section 551: Low-voltage power generation equipment

ISOMETER® isoGEN413R 型號

型號	電源電壓 Us	額定系統電壓 Un	貨號
isoGEN413R-1	DC 12…48 V	3(N)AC, AC, DC 0…400 V	B81674000
