RCMB104
RCMB104

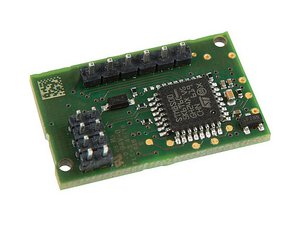

AC/DC 靈敏型剩餘電流監視模組 RCMB104 採用專利測量方法，與測量比流器 CTBC17 和 Type A RCD 搭配使用，該模組必須安裝在電動車 AC 充電系統中，用於監測可能出現的 AC 或 DC 故障電流。
根據不同型號，此模組可整合到充電裝置 (Mode 2, IC-CPD) 依據 IEC 62752 或 UL 2231-2 (CCID5 or CCID20)。
RCMB104 僅供充電系統製造商購買，不供給終端使用者！
特色
- 四個輸出（Switch1、Switch2、Error、PWM）
- 測量範圍 ±300 mA
- 剩餘電流精度 < 0.2 mA
- 專利測量方法（專利：EP 2 571 128 / US 9,397,494 / ZL 201210157968.6 / CN 103001175, EP 2 813 856）
- 負載電流高達 32 A RMS（單相）或 3 x 32 A RMS（三相）（取決於設備）
- 故障輸出（整合自我監控和測試功能）
- 對外界干擾高度不敏感
- 符合 DIN EN 61851-22/IEC 62752 及 UL 2231-2 標準的子型號
- 即使在惡劣環境下也能廣泛使用（例如在有外部干擾磁場的情況下）
- 在符合 IEC 62752 的應用中，當裝置與 Type A RCD 和適當的開關設備（例如功率繼電器）結合使用時，可取代 Type B RCD
用途
- 電動汽車 AC 充電系統
RCMB104 型號
| 型號 | 說明 | 貨號 |
|---|---|---|
| RCMB104-1 | 0…2 kHz IEC 6/30 mA | B94042480 |
| RCMB104-2 | 0…2 kHz UL 2231 5/20 mA | B94042481 |
| CTBC17 | Measuring current transformer Ø = 17 mm | B98080070 |
| CTBC17-Cable180MM | Connection cable 180 ± 30 mm | B98080540 |
| CTBC17-Cable325MM | Connection cable 325 ± 25 mm | B98080541 |
| CTBC17-Cable600MM | Connection cable 600 ± 30 mm | B98080543 |
| CTBC17-Cable1470MM | Connection cable 1470 ± 30 mm | B98080542 |
| CTBC17P-13 | Measuring current transformer PCB mounting | B98080077 |
