RDC104-4
RDC104-4

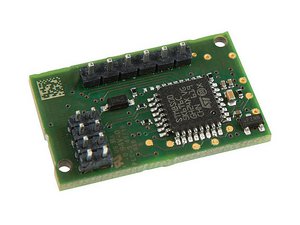

剩餘電流監視模組 RDC104-4 採用專利測量方法，與測量比流器 CTBC17 和 Type A RCD 搭配使用，該模組必須安裝在電動車 AC 充電系統中，用於監測可能出現 AC 或 DC 故障電流的 DC 故障電流。額定電壓 Un 為 250 V，額定電流（充電電流） In = 1 x 48 A/3 x 32 A。RDC104-4 適合作為符合 IEC 62955 標準的 RDC-M 模組整合到 Mode 3 (AC) 的充電裝置中。
RDC104-4 僅供充電系統製造商購買，不供給終端使用者！
特色
- 四個輸出（Switch1、Switch2、Error、PWM）
- 專利測量方法（專利：EP 2 571 128 / US 9,397,494 / ZL 201210157968.6 / CN 103001175, EP 2 813 856）
- 測量範圍 ±300 mA
- 剩餘電流精度 < 0.2 mA
- 額定電流高達 32 A（單相）或 3 x 32 A RMS（三相）
- 故障輸出（整合自我監控和測試功能）
- 對外界干擾高度不敏感
- 符合 IEC 62955 標準的子型號
- 即使在惡劣環境下也能廣泛使用（例如在有外部磁場的情況下）
- 在符合 IEC 62955 的應用中，當裝置與 Type A RCD 和適當的開關設備（例如功率繼電器）結合使用時，可取代 Type B RCD
用途
- 電動汽車 AC 充電系統 DC 故障電流監測
RDC104-4 型號
| 型號 | 說明 | 貨號 |
|---|---|---|
| RDC104-4 | RDC-M module acc. to IEC 62955 | B94042483 |
| CTBC17 | Measuring current transformer Ø = 17 mm | B98080070 |
| CTBC17-Cable180MM | Connection cable 180 ± 30 mm | B98080540 |
| CTBC17-Cable325MM | Connection cable 325 ± 25 mm | B98080541 |
| CTBC17-Cable600MM | Connection cable 600 ± 30 mm | B98080543 |
| CTBC17-Cable1470MM | Connection cable 1470 ± 30 mm | B98080542 |
| CTBC17P-13 | Measuring current transformer PCB mounting | B98080077 |
