LINETRAXX® SmartDetect RCMS
LINETRAXX® SmartDetect RCMS
- 緊湊的外殼內整合 4 個通道
- 每個通道都能對 AC、脈衝 DC、AC/DC 靈敏型進行測量
- 高達 400 次諧波的頻率分析
- 可設定頻率響應
- 透過多種介面進行通訊

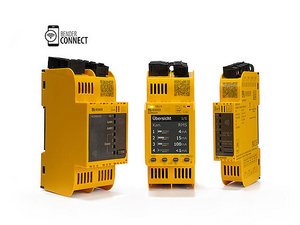

LINETRAXX® SmartDetect RCMS410/RCMS425-L/RCMS425-D 是一系列適用於接地電源系統的 AC、脈衝 DC 和平滑 DC 靈敏型剩餘電流監測器。它可以測量 2 mA 至 70 A 之間的剩餘電流，適用於頻率範圍從 15Hz 至 20kHz 的直流電壓和交流電壓。
對應的測量比流器 (例如 CTUB100 和 CTAC 系列) 必須連接到剩餘電流輸入端。
可為每個通道的預警和警報設定單獨的響應值，響應值可從交流和直流的 RMS 值或單獨的交流和直流分量中選擇。
警報透過警報 LED（RCMS410 和 RCMS425-L）或 TFT 螢幕（RCMS425-D）顯示。警報訊號也可透過數位輸出和 Modbus RTU 介面發送。
RCMS410 體積小巧、設計緊湊且性能卓越，它可使用 DC 24 V 電源供電。
所有設備都有各種數位輸入和輸出，以及類比輸出。
與上一級系統的通訊。電氣系統所需的參數可透過 Modbus RTU 或 NFC 介面及 Bender Connect APP 進行設定。也可預先設定出廠運轉參數。
可使用功能模組為設備增加各種功能。
特色
特點
- 4 個通道用於 AC、脈衝 DC、AC/DC 靈敏測量
- 可設定的頻率響應
- 在監測需求改變時，可進行擴充/改造或功能變更
- 透過 NFC 介面，可使用 Bender Connect App 進行簡單設定
- 可為客戶客製化出廠設定值
剩餘電流測量
- 符合 DIN EN 62020-1 (IEC 62020-1) 的剩餘電流測量裝置 (RCM)
- 4 個通道的剩餘電流測量
- 每個通道也可以設定為數位輸入
- 每個通道均可進行 AC、脈衝 DC、AC/DC 靈敏測量
- 可依 IEC 60755（或 VDE 0664-400）設定 A 型、F 型、B 型和 B+ 型特性
- AC/DC（r.m.s. 值）以及 AC 和 DC 分量的測量
- 頻率範圍：DC, 15 Hz…20 kHz
- 高達 400 次諧波的頻率分析，計算 THD 值
響應值監視
- 主警報，可調剩餘電流響應值 I Δn
- 預警：剩餘電流響應值 I Δn 的 10…100 %
- 對AC/DC(RMS)或AC和DC分量進行單獨評估
- 響應值：
- Type A：6 mA…30 A
- Type F：6 mA…30 A（15 Hz…20 kHz）
- Type B/Type B+：10 mA…10 A（僅適用於功能模組 B「AC/DC 靈敏測量和數值評估」） - 可設定的頻率響應
- 每個通道的量測模式：過電流(標準)、欠電流或窗口模式(超出範圍值)
- 可調時間延遲(反應延遲與釋放延遲)
- 每個通道可選擇故障記憶行為
- 預設功能
- 重新載入功能
- 以警報狀態啟動，可設定啟動延遲
- 持續性比流器連接監測
顯示與操作
- NFC 介面用於使用 Bender Connect App 進行參數設定
- LED 燈號（RCMS410 和 RCMS425-L）
- 設備狀態 LED
- 預警與主警報 LED
- 每個通道都有警報 LED - TFT 螢幕（RCMS425-D）
- 設備狀態 LED
- 警報 LED
- 全文選單
- 4 顆按鈕 - 整合組合測試/重設按鈕，可連接外部按鈕
- 可密封透明蓋（可選）
介面
- 一個數位輸入、一個數位輸入/輸出和一個多功能數位/類比輸出
- 具備 Modbus RTU 的 RS-485 介面
- NFC 介面用於透過 Bender Connect App 進行參數設定，無論設備是否通電
電源電壓
- 供電電壓 24 V DC
- 寬範圍電源 AC/DC 100…240 V（RCMS425-L 和 RCMS425-D）
用途
- 測量和分析負載和裝置的剩餘電流、故障電流和額定電流
- 監測固定電氣裝置和設備的剩餘電流，作為定期檢驗的替代方案
- 對逐漸絕緣劣化的識別，以進行預防性維護
- 對存在火災危險的場所的電流進行監測
- 對 TN-S 系統雜散電流和附加 N-PE 橋的 EMC 監測
- 監測 PE 線和保護接地線是否有電流
- 監測 N 相線是否因諧波而過載
- 數位輸入監測
LINETRAXX® SmartDetect RCMS 型號
先選擇主型號再按功能挑選子型號。
選擇型號
| 型號 | 顯示 | IOs; 繼電器 (轉換接點) | 電源電壓 | 寬度 |
|---|---|---|---|---|
| RCMS410 | LED 指示燈 | M+, Q, I | DC 24 V | 1 DU |
| RCMS425-L | LED 指示燈 | M+, Q, I; K1, K2 | DC 24 V; AC/DC 100...240 V | 2 DU |
| RCMS425-D | TFT 螢幕 | M+, Q, I; K1, K2 | DC 24 V; AC/DC 100...240 V | 2 DU |
選擇功能模組
The function modules can be purchased ex works or subsequently as an unlimited licence. Subsequent activation of individual or multiple function modules is possible for all variants (item no.).
所有型號皆可與 type A/F 測量比流器一起使用。
B 功能模組需要搭配 type B/B+ 測量比流器才可支援 AC/DC 靈敏型測量。
功能模組:
- A: 諧波分析 (FFT)
- B: AC/DC 靈敏型測量和數值評估
- C: 支援第三方 type A 比流器
| 型號 | 客戶指定出廠設定 | 啟用的功能模組 | 貨號 |
|---|---|---|---|
| RCMS410 | Possible* | 客戶指定* | B84604040 |
| No | B | B84604041 | |
| No | A, B, C | B84604042 | |
| RCMS425-L | Possible* | 客戶指定* | B84605040 |
| No | B | B84605041 | |
| No | A, B, C | B84605042 | |
| RCMS425-D | Possible* | 客戶指定* | B84606040 |
| No | B | B84606041 | |
| No | A, B, C | B84606042 |
* 在採購過程中，客戶可以和我們的銷售部門共同指定一些參數 (例如響應值和介面設定) 的特定出廠設定，這些設定將隨產品一同交付。客戶指定設定的版本資訊會出現在每個產品的包裝上以及交貨單中(交貨單上列出了更改的參數，透過交貨單中的項目編號和產品序號來確定）。
LINETRAXX® SmartDetect RCMS 選用配件
功能模組（軟體授權）
| 模組 | 功能 | 貨號 |
|---|---|---|
| Function module A | 諧波分析 (FFT) | B75061020 |
| Function module B | 搭配 type B/B+ 測量比流器進行 AC/DC 靈敏型測量和數值評估 | B75061021 |
| Function module C | 支援第三方 type A 比流器 | B75061022 |
電源供應器
| 型號 | 最多連接的比流器 | 貨號 |
|---|---|---|
| STEP-PS/1 AC/24 DC/0.5 | 4 | B94053110 |
| STEP-PS/1 AC/24 DC/1.75 | 14 | B94053111 |
| STEP-PS/1 AC/24 DC/4.2 | 34 | B94053112 |
測量比流器
